Блок с крюком БМ 3.2Ш-01

Артикул: нет
ПроизводительРоссия
поделиться
Количество:

62 900 руб.
5 850 руб.






  • Блоки монтажные с крюком БМ-3,2Ш-01 грузоподъемностью 3,2 т изготовлены по ТУ 3178-002-12573741-2002. Предназначены для комплектования грузоподъемных механизмов с ручным приводом, а также в качестве отводного в устройствах, работающих в режиме 1М по ГОСТ 35835.

  • Монтажные блоки  БМ-3,2Ш-01 могут эксплуатироваться как в закрытом помещении, так и на открытом воздухе. В части воздействия климатических факторов блок соответствует исполнению У1 ГОСТ 5150. Разрешается эксплуатация блока при температуре окружающей среды не ниже минус 40 град С. По согласованию возможно изготовление блоков монтажных БМ-3,2Ш/ БМ-3,2Ш-01) другого климатического исполнения и категории размещения.

  • Блок монтажный БМ как грузоподъемное средство требует при эксплуатации особого внимания.


           БМ-3,2Ш-01 схема

Указанные на схеме выше и на схеме ниже размеры:
D=155; D1=195; B=120; B1=150;  H=530

Блок монтажный БМ-3,2Ш-01 (см. схему выше) состоит из щек (2,3) в которых установлен блок в сборе (1) и грузовой  крюк (4). Блок в сборе (1) и грузовые ось или крюк фиксируются в щеках шайбами и шплинтами (5).



Заправка каната в блок производится следующим образом: снимите щеку 2, предварительно сняв шплинты 5 и шайбы. Заправьте канат через паз на блоке 1. Установите щеку, зафиксировав её шайбами и шплинтами.

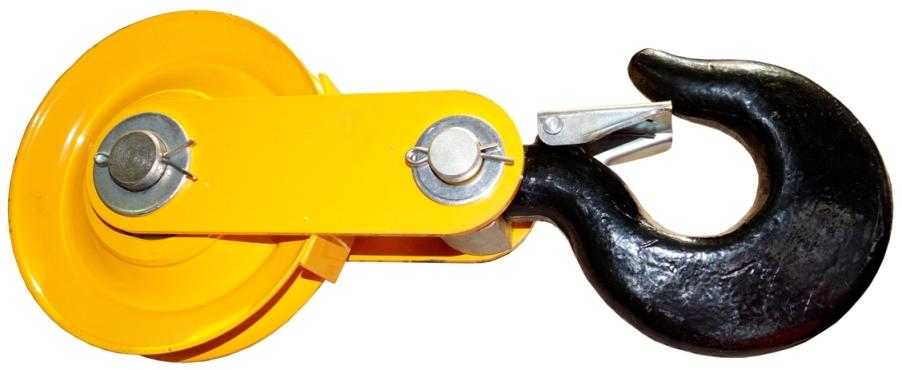

БМ-3,2Ш-01 блок

  • Ролики блоков на подшипниках. Диаметр ролика соответствует стандартам по минимальному необходимому радиусу изгиба каната.

  • Блоки монтажные БМ производства СВПК качественно окрашены порошковой краской, что надежно защищает их от коррозии.

  • Буква "Ш" в обозначениях  и БМ-3,2Ш-01 - шплинтовой.

  • В комплект поставки входят: блок монтажный в сборе, упаковка, паспорт совмещенный с руководством по эксплуатации.

  • Серийный выпуск блоков монтажных производства СВПК соответствует требованиям Технического регламента Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования" , что подтверждается .


Основные технические характеристики блоков БМ-3,2Ш-01

Характеристика Значение
Максимальное тяговое усилие, воспринимаемое блоком, кг, не более 3200
Рекомендуемый диаметр применяемого каната, мм 11-14
Масса блока с осью БМ-3,2Ш не более, кг 10,5
Масса блока с крюком БМ-3,2Ш-01 не более, кг 15,0


Дополнительная информация

  • Срок гарантии на монтажный блок БМ - 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с предприятия-изготовителя. Срок службы блока 3 года, при условии соблюдения требований к эксплуатации, изложенных в паспорте на блок.

  • Эксплуатация, техническое освидетельствование и надзор за техническим состоянием должны осуществляться в соответствии с Федеральными нормами и правилами "Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения", паспортом/руководством по эксплуатации изделия, иными действующими нормативными документам.

  • Техническое обслуживание блока заключается во внешнем осмотре перед работой, при этом обращать внимание на отсутствие трещин в местах сварки, состояние подшипников, осей, крюков, возможное ослабление болтовых соединений, необычный шум при работе. Все подшипники скольжения и качения должны смазываться консистентной смазкой типа Литол-24.
